A. Pengertian
  • Packet tracer
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer.
  • Intervlan
InterVLAN adalah metode yang digunakan untk membagi satu network fisik menjadi beberapa broadcast domain. Untuk mendukung hal tersebut, maka VLAN membutuhkan device layer 3 untukk memforward traffic menuju VLAN seberang
B. Matsut dan Tujuan
  1. dapat membuat Vlan dan mengkonfigurasi Vlan
  2. agar biaya lebih kurang karang 3 auat 4 vlan bisa menggunakan 1 kabel tanpa tambahhan kabel
  3. agar mengetahui cara konfigurasi intevlan
C. Alat dan Bahan
  1. pc
  2. packet tracer yang udah diinstall
  3. topologi
D. Langkah Kerja


  • Buat lah Tropologi seperti pada gambar di bawah ini dan sekarang kasih keterangan
    switch fa0/1-5 untuk ip : 192.168.10.1=vlan10=name merah
    switch fa0/6-10 untuk ip : 192.168.20.1=vlan20=name hijau
    switch fa0/11-15 untuk ip : 192.168.30.1=vlan 30=name biru
    semua gateway belakang ip kita buat 254

jika sudah di kasih keterangan maka akan sama seperti di bawah ini


  • kemudian kita setting vlanya di switch

- Konfigurasi VLAN di S1
Switch(config)#vlan 10
Switch(config-vlan)#name merah
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name hijau
Switch(config-vlan)#ex
Switch(config)#vlan 30
Switch(config-vlan)#name biru
Switch(config-vlan)#ex

- Konfigurasi VLAN di S2
Switch(config)#vlan 10
Switch(config-vlan)#name merah
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name hijau
Switch(config-vlan)#ex
Switch(config)#vlan 30
Switch(config-vlan)#name biru
Switch(config-vlan)#ex
-  Konfigurasi VLAN di S3
Switch(config)#vlan 10
Switch(config-vlan)#name merah
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name hijau
Switch(config-vlan)#ex
Switch(config)#vlan 30
Switch(config-vlan)#name biru
Switch(config-vlan)#ex


  • jika sudah di setting semua switch kita setting interface dengan range,range ini berguna untuk jaringan skala kecil dan menengah kita setting :
    switch>en
    switch#config
    switch(config)#int range fa0/1-5
    switch(config-if-range)#sw mode acc
    switch(config-if-range)#sw acc vlan 10
    switch(config-if-range)#ex
    switch(config)#int range fa0/6-10
    switch(config-if-range)#sw mode acc
    switch(config-if-range)#sw acc vlan 20
    switch(config-if-range)#ex
    switch(config)#int range fa0/11-15
    switch(config-if-range)#sw mode acc
    switch(config-if-range)#sw acc vlan 30
    switch(config-if-range)#ex
    kemudian setting switchnya yang lain sama dengan konfigurasi tadi
  • kemudian kita trunk, Mode Trunk. Port switch pada mode trunk bisa untuk membawa banyak VLAN. Port mode ini akan menjadi trunk jika port pada switch lawan di set ke mode trunk atau Dynamic Trunking Protocol.
  • kemudian kita setting :
    kita buka switch 1
    switch>en
    switch#conf
    switch(config)#int fa0/23
    switch(config-if)#sw mode trunk
    jangan lupa setting port yang menghubung ke routernya
    switch>en
    switch#conf
    switch(config)#int fa0/24
    switch(config-if)#sw mode trunk

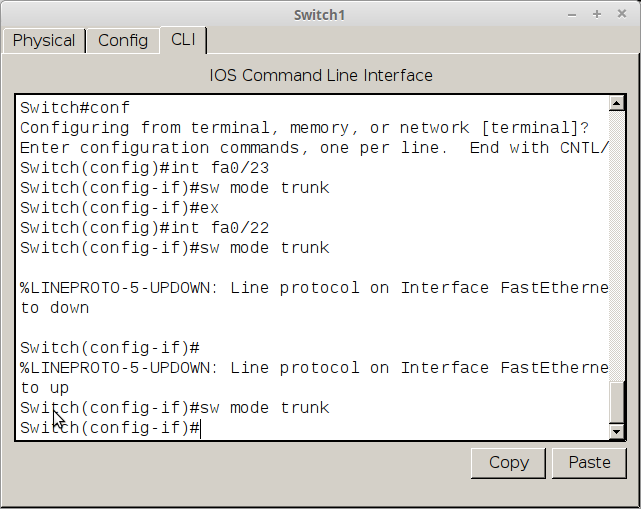

    kemudian kita setting switch2/switch yang berada di tengah :
    switch>en
    switch#conf
    switch(config)#int fa0/23
    switch(config-if)#sw mode trunk
    switch(config-if)#ex
    switch(config)#int fa0/22
    switch(config-if)#sw mode trunk
    jika sudah kita seting switch yg terakhir
    switch>en
    switch#conf
    switch(config)#int fa0/22
    switch(config-if)#sw mode trunk
    switch(config-if)#ex
  • dan kita setting Routernya untuk gatewaynya :
    router>en
    router#conf
    router(config)#int fa0/0.10
    router(config-subif)#encapsulation dot1Q 10
    router(config-subif)#ip add 192.168.10.254 255.255.255.0
    router(config-subif)#ex
    router(config)#int fa0/0.20
    router(config-subif)#encapsulation dot1Q 20
    router(config-subif)#ip add 192.168.20.254 255.255.255.0
    router(config-subif)#ex
    router(config)#int fa0/0.20
    router(config-subif)#encapsulation dot1Q 20
    router(config-subif)#ip add 192.168.30.254 255.255.255.0
    router(config-subif)#ex
  • sekarang kita setting ipnya yang kita tandai merah tadi kita setting IPnya dengan :
    Ip address : 192.168.10.1 -192.168.10.2 -192.168.10.3
    Subnet Mask : 255.255.255.0
    Default Gateway :192.168.10.254
    (setting ke 3 pc itu yang sudah ditandai)

  •  kemudian sekarang kita setting ipnya yang kita tandai hijau tadi kita setting IPnya dengan
    Ip address : 192.168.20.1 -192.168.20.2 -192.168.20.3
    Subnet Mask : 255.255.255.0
    Default Gateway :192.168.20.254
    (setting ke 3 pc itu yang sudah ditandai)
  • kemudian sekarang kita setting ipnya yang kita tandai biru tadi kita setting IPnya dengan
    Ip address : 192.168.30.1 -192.168.20.2 -192.168.20.3
    Subnet Mask : 255.255.255.0
    Default Gateway :192.168.20.254
    (setting ke 3 pc itu yang sudah ditandai)
  • kemudian kita tes kirim pesan
  • dan jadi deh selamat mencoba

    E. Hasil & Kesimpulan
    hasil dari saya membuat intevlan ini adalah untuk membuat semua vlan bisa digabung mengunakan 1 kabel agar leih hemat/rapi
